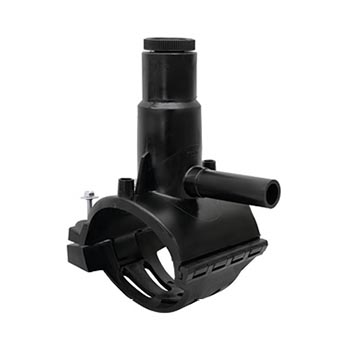

Описание: «Седелка электросварная NTG ПЭ100 SDR11»
Седелка электросварная NTG ПЭ100 SDR11.
Преимущества
- Моноблок литой
- Штыревой контакт 4 мм
- Длинный выход для сварки
- Крышка с уплотнительным кольцом для герметизации
- Используются для врезки 12 мм шестигранный ключ
- 10 бар Газ - 16 бар Вода

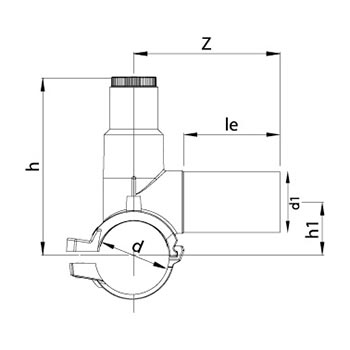

Технические характеристики
d (мм) |
d1 (мм) |
le (мм) |
h (мм) |
h1 (мм) |
Z (мм) |
Вес (кг) |
40 |
32 |
76 |
135 |
38 |
114 |
0,333 |
40 |
25 |
75 |
135 |
38 |
114 |
0,323 |
40 |
20 |
67 |
135 |
38 |
104 |
0,313 |
50 |
32 |
76 |
135 |
43 |
117 |
0,333 |
50 |
25 |
75 |
135 |
43 |
113 |
0,323 |
50 |
20 |
64 |
135 |
43 |
105 |
0,313 |
63 |
63 |
107 |
180 |
51 |
149 |
0,675 |
63 |
50 |
92 |
180 |
51 |
138 |
0,628 |
63 |
40 |
85 |
180 |
51 |
126 |
0,593 |
63 |
32 |
76 |
180 |
51 |
117 |
0,588 |
63 |
25 |
75 |
180 |
51 |
116 |
0,578 |
63 |
20 |
75 |
180 |
51 |
116 |
0,578 |
75 |
63 |
107 |
186 |
56 |
152 |
0,697 |
75 |
50 |
92 |
186 |
56 |
140 |
0,644 |
75 |
40 |
82 |
186 |
56 |
126 |
0,624 |
75 |
32 |
76 |
186 |
56 |
118 |
0,597 |
75 |
25 |
75 |
186 |
56 |
117 |
0,590 |
75 |
20 |
75 |
186 |
56 |
113 |
0,590 |
90 |
63 |
100 |
195 |
65 |
160 |
0,788 |
90 |
50 |
92 |
195 |
65 |
148 |
0,730 |
90 |
40 |
85 |
195 |
65 |
136 |
0,696 |
90 |
32 |
76 |
195 |
65 |
120 |
0,680 |
90 |
25 |
75 |
195 |
65 |
120 |
0,680 |
90 |
20 |
75 |
195 |
65 |
120 |
0,680 |
110 |
63 |
100 |
200 |
75 |
165 |
0,836 |
110 |
50 |
92 |
200 |
75 |
156 |
0,786 |
110 |
40 |
84 |
200 |
75 |
140 |
0,756 |
110 |
32 |
76 |
200 |
75 |
126 |
0,726 |
110 |
25 |
75 |
200 |
75 |
120 |
0,716 |
110 |
20 |
75 |
200 |
75 |
120 |
0,716 |
125 |
63 |
100 |
212 |
82 |
170 |
0,882 |
125 |
50 |
92 |
212 |
82 |
160 |
0,819 |
125 |
40 |
85 |
212 |
82 |
143 |
0,782 |
125 |
32 |
76 |
212 |
82 |
129 |
0,757 |
125 |
25 |
75 |
212 |
82 |
120 |
0,757 |
125 |
20 |
75 |
212 |
82 |
120 |
0,757 |
140 |
63 |
100 |
238 |
95 |
182 |
0,976 |
140 |
50 |
92 |
238 |
95 |
164 |
0,926 |
140 |
40 |
85 |
238 |
95 |
150 |
0,859 |
140 |
32 |
76 |
238 |
95 |
134 |
0,826 |
140 |
25 |
75 |
238 |
95 |
126 |
0,826 |
140 |
20 |
75 |
238 |
95 |
125 |
0,809 |
160 |
63 |
100 |
247 |
105 |
185 |
0,993 |
160 |
50 |
92 |
247 |
105 |
171 |
0,926 |
160 |
40 |
85 |
247 |
105 |
156 |
0,893 |
160 |
32 |
76 |
247 |
105 |
141 |
0,893 |
160 |
25 |
75 |
247 |
105 |
127 |
0,893 |
160 |
20 |
75 |
247 |
105 |
124 |
0,859 |
180 |
63 |
100 |
250 |
115 |
192 |
1,031 |
180 |
50 |
92 |
250 |
115 |
175 |
0,971 |
180 |
40 |
85 |
250 |
115 |
160 |
0,931 |
180 |
32 |
76 |
250 |
115 |
143 |
0,911 |
180 |
25 |
75 |
250 |
115 |
127 |
0,891 |
180 |
20 |
75 |
250 |
115 |
127 |
0,871 |
200 |
63 |
100 |
268 |
125 |
194 |
1,114 |
200 |
50 |
92 |
268 |
125 |
173 |
1,064 |
200 |
40 |
84 |
268 |
125 |
160 |
0,989 |
200 |
32 |
76 |
268 |
125 |
146 |
0,989 |
200 |
25 |
75 |
268 |
125 |
137 |
0,964 |
200 |
20 |
75 |
268 |
125 |
126 |
0,939 |
225 |
63 |
100 |
281 |
137 |
195 |
1,164 |
225 |
50 |
92 |
281 |
137 |
181 |
1,139 |
225 |
40 |
83 |
281 |
137 |
165 |
1,064 |
225 |
32 |
76 |
281 |
137 |
148 |
1,039 |
225 |
25 |
75 |
281 |
137 |
130 |
1,014 |
225 |
20 |
75 |
281 |
137 |
125 |
1,014 |
250 |
63 |
100 |
321 |
217 |
145 |
1,302 |
250 |
50 |
92 |
321 |
217 |
135 |
1,298 |
250 |
40 |
85 |
321 |
217 |
135 |
1,298 |
250 |
32 |
76 |
321 |
217 |
123 |
1,280 |
250 |
25 |
75 |
321 |
217 |
123 |
1,272 |
250 |
20 |
75 |
321 |
217 |
123 |
1,268 |
*280 |
63 |
100 |
336 |
232 |
145 |
1,302 |
*280 |
50 |
92 |
340 |
237 |
135 |
1,298 |
*280 |
40 |
84 |
340 |
237 |
135 |
1,298 |
*280 |
32 |
76 |
340 |
237 |
123 |
1,280 |
*280 |
25 |
75 |
340 |
237 |
123 |
1,272 |
*280 |
20 |
75 |
340 |
237 |
123 |
1,268 |
*315 |
63 |
100 |
358 |
254 |
145 |
1,302 |
*315 |
50 |
92 |
358 |
254 |
135 |
1,298 |
*315 |
40 |
83 |
358 |
254 |
135 |
1,298 |
*315 |
32 |
76 |
358 |
254 |
123 |
1,280 |
*315 |
25 |
75 |
358 |
254 |
123 |
1,272 |
*315 |
20 |
75 |
358 |
254 |
123 |
1,268 |
